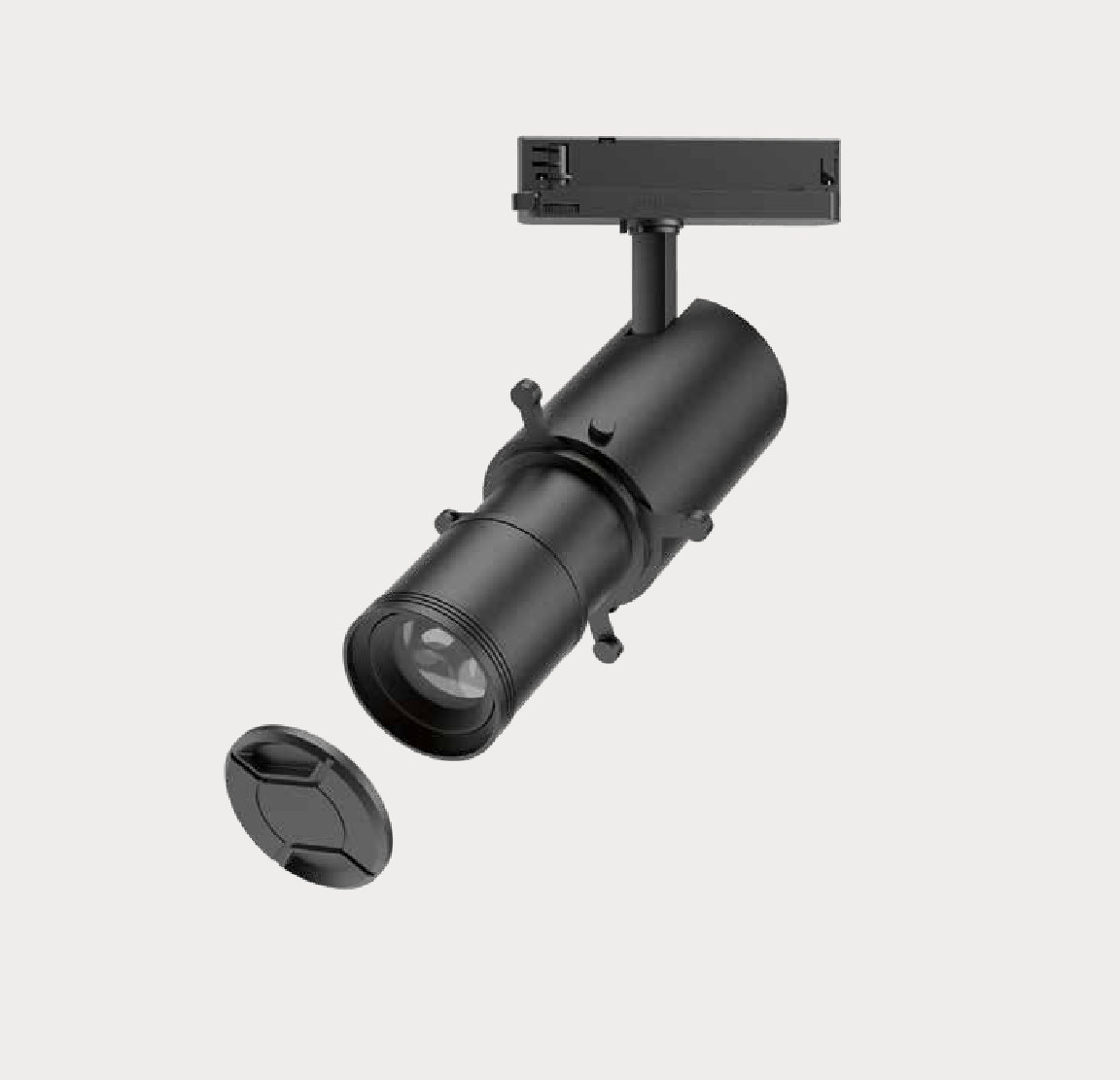

Stromschienenstrahler mit manuell einstellbarem Abstrahlwinkel (14°–26°). LOGO-Version zum Projizieren von Logos und für visuelle Identität.
Offizielle Abmessungen
Vektor-Maßzeichnung · Abmessungen in mm · AXIS
Alle Unterlagen, um die Leuchte auszuschreiben und in Ihr Projekt zu integrieren.
Als „auf Anfrage“ markierte Dateien senden wir innerhalb von 24-48 h per E-Mail. Schreiben Sie uns und wir stellen sie für Ihr Projekt bereit.
Die gemessene Kurve dieser Leuchte, in beiden Formaten, die jede Berechnungssoftware liest. Referenz wählen und herunterladen.
Leuchtenlichtstrom: 1309 lm · Lichtstrom der Quelle: 1450 lm · 12 W
Die Datei enthält den aus der Optik austretenden Lichtstrom, mit dem Ihre Software rechnet. Das Datenblatt nennt den der Quelle, vor dem optischen Wirkungsgrad.
Technische Tabelle
| Referenz | Leistung | CCT | Lichtstrom CRI>90 | Lichtstrom CRI>96 | Strom |
|---|---|---|---|---|---|
| AX1227-CRI | 12W | 2700K | 1.450 lm | 1.176 lm | 350 mA |
| AX1230-CRI | 12W | 3000K | 1.500 lm | 1.260 lm | 350 mA |
| AX1240-CRI | 12W | 4000K | 1.550 lm | 1.320 lm | 350 mA |
| AX1927-CRI | 19W | 2700K | 2.295 lm | 1.805 lm | 500 mA |
| AX1930-CRI | 19W | 3000K | 2.345 lm | 1.995 lm | 500 mA |
| AX1940-CRI | 19W | 4000K | 2.395 lm | 2.090 lm | 500 mA |
Suffixe: -DA (DALI) · -MC (MasterConnect) · |WH weiß · |BK schwarz · L80B10 >60.000h
| Referenz | Leistung | CCT | Lichtstrom CRI>90 | Lichtstrom CRI>96 | Strom |
|---|---|---|---|---|---|
| AX1227-CRI | 12W | 2700K | 1.450 lm | 1.176 lm | 350 mA |
| AX1230-CRI | 12W | 3000K | 1.500 lm | 1.260 lm | 350 mA |
| AX1240-CRI | 12W | 4000K | 1.550 lm | 1.320 lm | 350 mA |
| AX1927-CRI | 19W | 2700K | 2.295 lm | 1.805 lm | 500 mA |
| AX1930-CRI | 19W | 3000K | 2.345 lm | 1.995 lm | 500 mA |
| AX1940-CRI | 19W | 4000K | 2.395 lm | 2.090 lm | 500 mA |
